TC5032

Applications應用范圍：
軍用電臺、 PCS 基站、測量設備 GPS 設備
Features 產品特點：
頻率溫度穩定度±0.5×10-6
控制電壓范圍±10×10-6 Max.
削峰正弦波輸出
體積小
盤帶包裝
無鉛環保產品

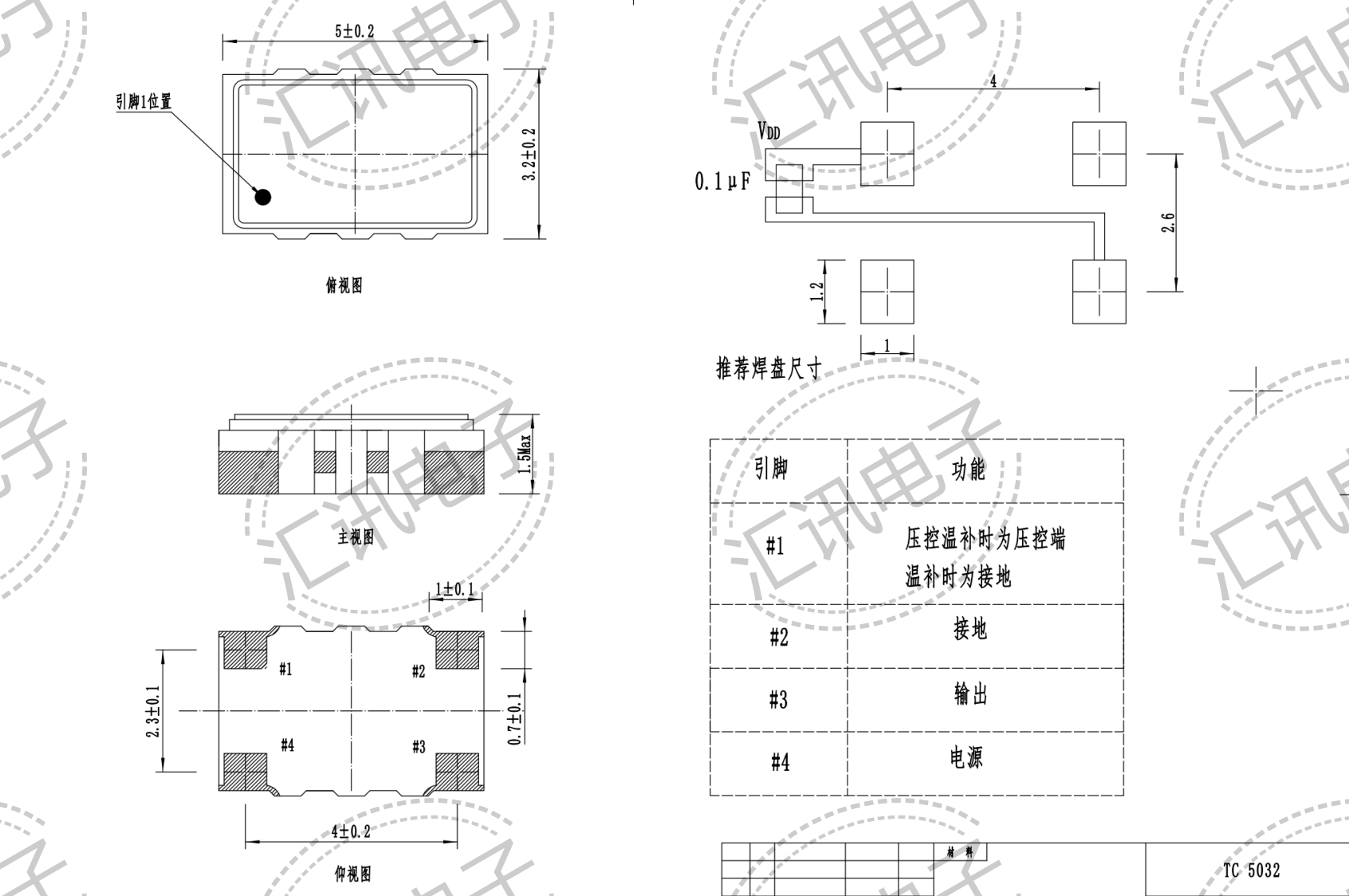

產品描述

參數

性能參數		條件	TC5032
頻率范圍 F0			10.000MHz~50.000MHz
標稱頻率 (MHz) F0			10 12.8 13 14.4 19.2 19.68 19.8 26
頻率溫度穩定度 F0_Tc		所有條件	見下表
工作溫度 TOPR			見下表
工作電壓 VDD			B:+5.0VDC±10%		A:+3.3VDC±10%
工作電流 IDD		10M≤F0<15M	1.5mA Max.		5.0mA Max.
		15M≤F0≤26M	2.0mA Max.		6.0mA Max.
		26M≤F0≤40M	2.5mA Max.		8.0mA Max.
輸出波形 Output Wave			H: 削峰正弦波		CMOS
輸出電平 Output level			0.8V (P-P) Min.		10%VDD
					90%VDD
輸出負載 Output Load			10KΩ//10pF±10%		15pF
控制電壓范圍 Fcont			見選型指南
相位噪聲 Phase noise		10MHz 下	100Hz	1KHz		10KHz
			-115dBc/Hz	-135dBc/Hz		-148dBc/Hz
頻率溫度穩定度相對于	工作電壓變化 F0-VDD	±5%	±0.2×10-6
	負載變化 F0-Load	±10%	±0.2×10-6
	老化率 F0_aging		±1×10-6/年
Vc 輸入阻抗 Rin			1.0MΩ
啟動時間 Ts			2mS Max.
儲存溫度范圍 TSTG			-55°C~+125°C

頻率溫度穩定度

溫度范圍	頻率穩定度
溫度范圍	H:±0.5×10-6	I:±1.0×10-6	J:±1.5×10-6	K:±2.0×10-6	L:±2.5×10-6	N:±5.0×10-6
A:0°C~+50°C	●	●	●	●	●	●
B:-10°C~+60°C	●	●	●	●	●	●
C:-20°C~+70°C	●	●	○	○	●	●
D:-30°C~+75°C	●	●	●	●	●	●
△G:-40°C~+85°C		●	●	●	●	●
